Інвертор, як він працює.

Інтерактивна взаємодія постійного і змінного струмів

Важливою особливістю «гібридних» інверторних систем типу Xantrex SW/XW є здатність «залучати» або додавати енергію від джерела постійного струму (акумуляторні батареї та/або сонячні панелі) до існуючої мережі змінного струму. Це дозволяє використовувати інвертор для «додавання» потужності, для економії електроенергії, а також для «експорту» надлишків зовні.

Приклад:

В будинок входить одна фаза і поставлено обмеження вхідної мережі 20 Ампер (4,5 кВт). У вечірній час споживання домашніх побутових приладів перевищує 4 кВт, так як велика кількість приладів та освітлення включається в один час. У результаті спрацьовує автомат-обмежувач і все занурюється в темряву.

Рішення:

Встановлюється гібридна інверторна система Xantrex 6,0 кВт. Всі навантаження в домі ставляться на інвертор. Програмується обмеження на споживання від мережі 20 Ампер. Вся потужність-4,5 кВт береться від мережі, а у разі перевищення — йде додавання від акумуляторів — до 6,0 кВт в постійному режимі. Так як інвертор має запас по піковому навантаженні, їм можуть «з'їдатися» навіть більш високі піки — до 10,0 кВт короткочасно.

Заряд АКБ при цьому програмується на досить низьку силу струму, щоб не перевантажувати мережу і ставиться тимчасове обмеження — тільки вночі, коли навантаження на мережу знижується.

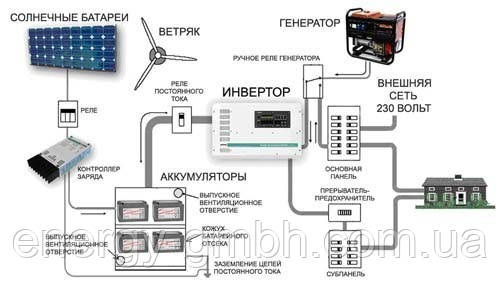

Використання сонячної енергії з гібридним інвертором:

Встановлюються сонячні панелі загальною генерацією 1500 Вт/год в сонячний час. Встановлюється контролер заряду АКБ від сонячних панелей.

Варіант А.

Инвертор программируется на режим «поддержки сети». В дневное время солнечные панели выдают 1500 Вт/ч на заряд АКБ. Если АКБ заряжены, эта энергия автоматически преобразуется в переменный ток и «вбрасывается» во внутреннюю сеть дома. Если нагрузка в доме не превышает 1500 Вт/ч, то дом не использует внешнюю сеть. Питание идет только от солнечных панелей. Если нагрузка превышает 1500 Вт/ч, идет «примешивание» (добавление) внешней сети. Таким образом, количество кВт-часов, «съеденных» домом за сутки может быть сокращено.

Вариант Б.

АКБ заряджені на 100%. Навантаження всередині будинку протягом сонячного дня залишається нижче 1500 Вт/ч. З'являється надлишок енергії, який:

* може бути «експортований» в зовнішню мережу (в Росії поки не регламентовано).
* може бути використаний для нагріву води або інших цілей.
